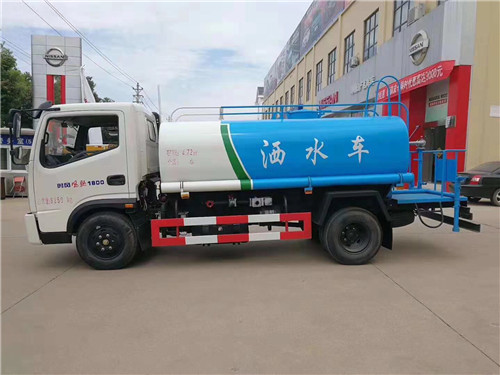

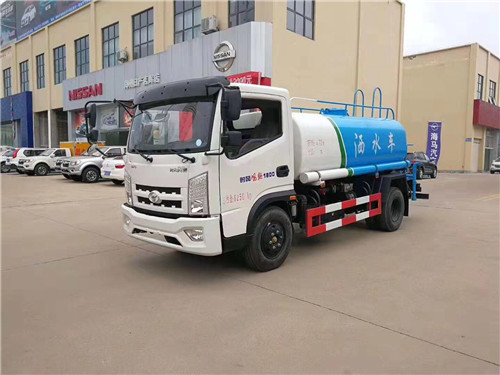

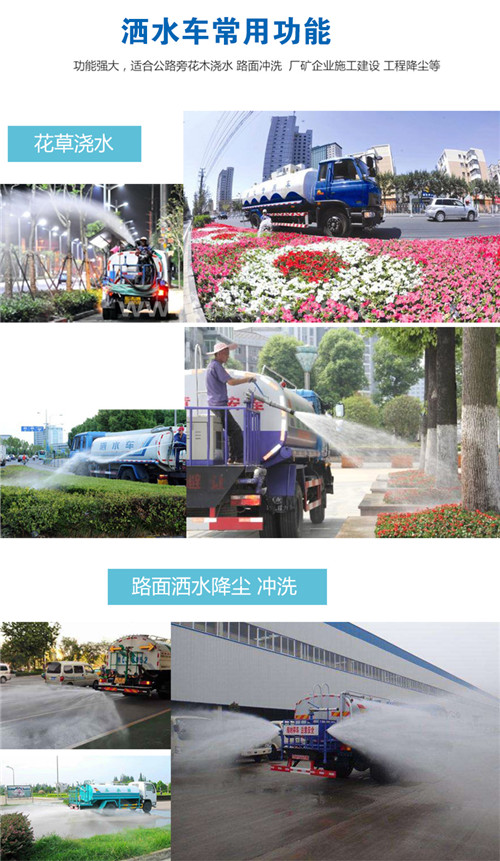

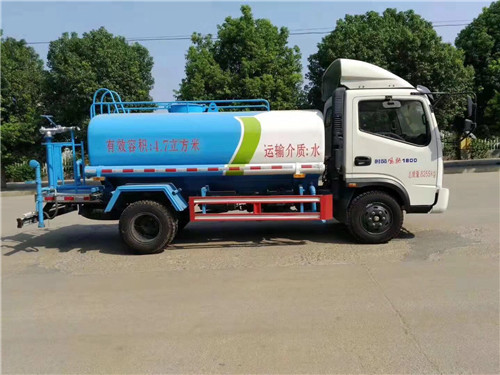

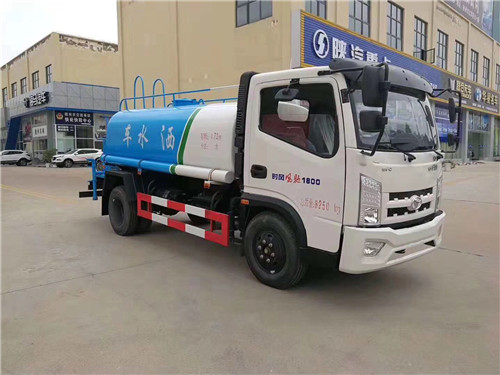

小型灑水車一般指噸位在2噸～5噸之間的灑水車。這類小型灑水車一般用于園林、草坪、綠化帶、道路灑水，廠礦企業的小范圍灑水作業，諸如：路面清潔、防塵、綠化澆水、農藥噴灑、緊急消防、運水等。
多功能灑水車
★ 因灑水車行情、原配件價格浮動，及相應配置不同，使得灑水車報價有所浮動，詳細的灑水車價格請以購車合同為準。
★ 部分灑水車帶免征公告，可為用戶節省約發票金額的8.5%左右，具體灑水車免征金額請直接咨詢銷售人員。
★ 上戶噸位1.5噸（包含）以上的灑水車，辦理黃牌；1.5噸以下辦理藍牌。

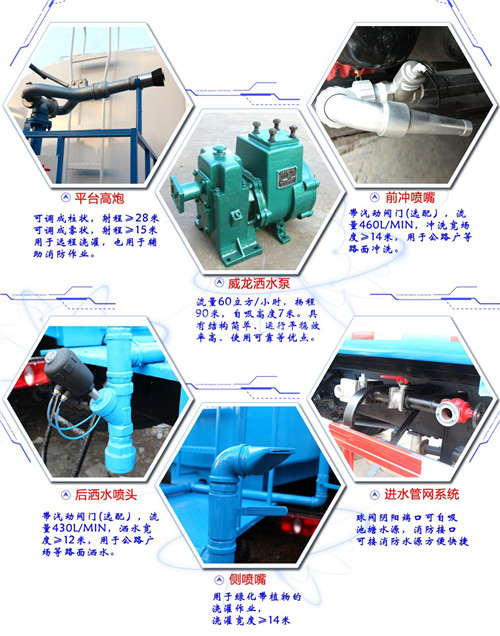

湖北程力為客戶提供多種多功能灑水車配件：取力器、傳動軸、灑水車水泵、人孔蓋、氣動球閥、電磁氣動球閥、直通雙向球閥、四位三通球閥、濾網三通、單向球閥、陰陽端、法蘭陽端出口、高壓噴槍、不銹鋼高壓噴槍、消防火炮、三彎前沖、后灑、圓噴頭、鴨子咀、萬向鴨子咀、廣式鴨子咀、音樂喇叭、灑水車透明膠管、50不銹鋼球閥等等。
一、工作原理及結構簡介
1、灑水車結構簡圖

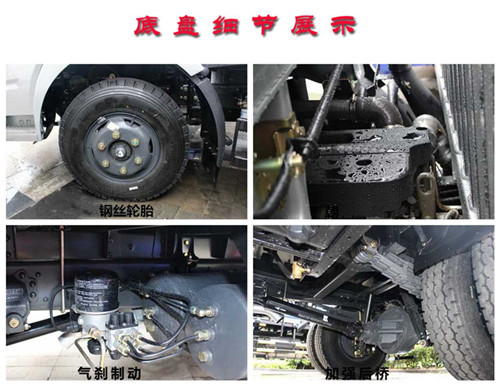

2、灑水車底盤
此灑水車采用東風公司及一汽汽車集團定型二類底盤改裝而成。每個產品所采用的二類底盤，其結構詳見所附《汽車底盤使用說明書》。
3、灑水車罐體
灑水車罐體結構，罐體為橢圓形或方形，用鋼板制成，整車罐體水倉為 2-3 室，中間隔板下端有通孔，倉內隔板具有防波作用。以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及裝飾漆。
（1）封頭（2）上護欄（3）罐口（4）爬梯（5）吊耳（6）支撐（7）副梁（8）筒體(9)炮筒(10)防波隔板(11)量管為了防止銹蝕，罐體外表途防銹及裝飾漆，油罐側面中間裝有容器指示計，在往油罐加油或向外輸油時，可直接指示出罐內容積。
4、灑水車罐口組件：大蓋由螺栓緊固在罐口頸板上，由一個支銷和一個護板小蓋連接在一起，順時針轉小蓋之上手柄可使小蓋壓緊。反轉，脫開耳板后，小蓋則可打開，大蓋上開有一個Φ30 的孔，以便在加水過程中，使罐內的壓力與大氣壓力基本。
5、灑水車取力器與各車型相匹配的專用取力器，氣動操作或手動操作，操作開關向后拉，取力器進入嚙合位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。
6、灑水車水泵自吸式葉輪泵系灑水車專用泵。該水泵的結構原理圖、使用維護保養，詳見《灑水車泵使用說明書》。

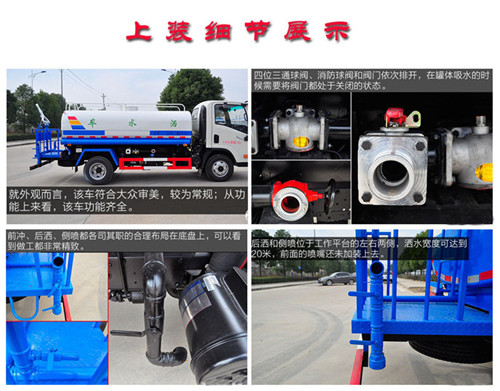

7、灑水車球閥本車采用的閥門為球型閥門，結構。
球閥由閥體調整座、密封環、球、閥桿手柄等部分組成，搬轉手柄 90°即可實現球閥的開關，球閥配合松緊可旋轉調整以達到要求。該灑水車裝有Φ50 不銹鋼球閥 7 只，供調節灑水之用。
Φ50 鋁合金球閥一只，圖中 4 以控制抽水或灑水，其抽水時打開，灑水時關閉。Φ65mm 消防球閥一只，可連接消防帶供應緊急滅火之用。

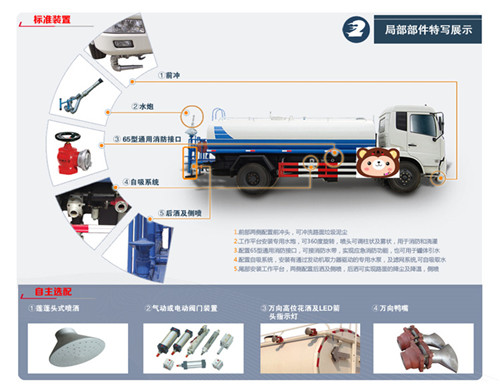

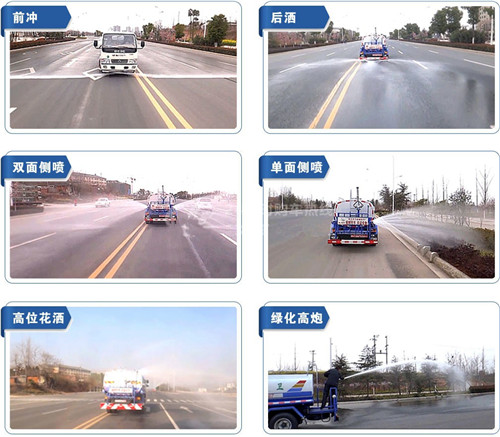

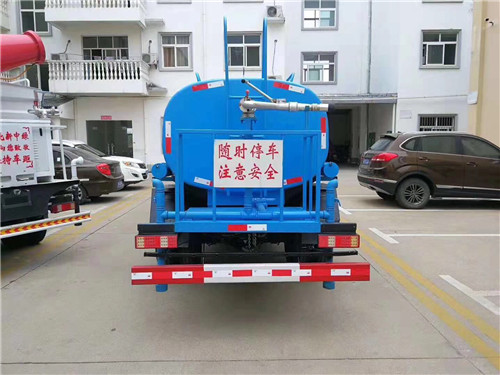

8、灑水車噴水器，本車前裝有鴨嘴形噴嘴或圓頭沖嘴，后面裝有圓柱形灑水砣，側噴花灑蓮花頭。車后部裝
有高射噴槍。（選裝） 噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射噴槍可以用于城鄉及應急消防車的作用。蓮蓬噴嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。
9、管道布置簡圖：
10、配件清單 表 2-1：
序號 名稱 規格 數量 注備
1 取力器 1 根據底盤的變速箱選配
2 水泵 80YHCB－60/ 60YHCB－30 1
3 鋁合金球閥 Φ50 1
4 三通球閥 Φ65 1
5 三通濾網 Φ65 1
6 不銹鋼球閥 Φ25/Φ50 7
7 法蘭出口 Φ65 2
8 灑水炮 1
9 消防栓 1
以上配置為常規配置，客戶對產品有特殊要求的可更改配置。
加裝配置：灑水車也可進行專業的罐體防腐防銹處理，加裝藥盤、非車帶泵動力、做噴藥車使用，需要專業噴藥車用戶請告知我公司，安裝高壓噴藥設備、專業霧化處理系統。使前沖、后灑、側噴功能獨立控制，駕駛員可在車內操作。也可加裝液位計。可配置全功率消防車灑水車水泵，應急時可作消防灑水車之用。
灑水車配件：1、灑水泵：灑水車水泵簡介：多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。2、自定位灑水車水炮:由于灑水車的制造工藝的日新月異，舊的灑水車水炮已經不能滿足灑水車功能的需要，針對這一情況我公司開發出來了新款灑水車水炮，采用了多項新的設計，最大的變化是加入了定位的功能，增加了可以定位的裝置，在使用的時間可以用定位裝置定做水炮的角度，不再需要人工調節。灑水車罐體厚度為十足十量4MM，自吸高度大于等于7m，前沖后灑射程大于14米，揚塵大于22米。消防灑水車采用上海合資消防泵，揚塵最大可達到50米。
灑水車故障排除：
灑水車可能出現水抽不上來故障
可能原因：1、管路密封不嚴；2、濾水器入水太深；3、水泵抽真空不好；4、引水不足
排除措施：1、檢查膠墊，調整密封墊厚度，擰緊接頭螺絲；2、深置濾水器；3、按水泵說明書進行故障排除；4、加足引水
灑水車可能出現灑水寬度不足故障
可能原因：1、水泵轉速達不到額定值；2、噴灑角度不對；3、管路有堵塞或泄露現象。
排除措施：1、加足油門，提高發動機轉速至水泵轉速的額定值；2、調整噴灑角度；3、排除堵塞或泄露現象。
灑水車可能出現水泵噪音或振動故障
可能原因：1、軸承間隙過大；2、齒輪間隙過大；3、齒輪箱缺油
排除措施：1、參照泵說明書排除
灑水車可能出現球閥操縱失靈故障
可能原因：1、氣缸故障；2、閥芯損壞
排除措施：1、檢查電、氣路有否松動；2、更換球閥
最危險的10個灑水車故障燈，這些燈亮起的時候你一定要重視！灑水車儀表盤每輛車都有，也是灑水車行駛狀態最直觀的表現。但是儀表盤上的符號你都懂嘛？想知道這些符號是啥意思？有些燈亮起的時候你一定要重視！
1、“阿拉丁神燈”―機油壓力故障燈
這個就是機油報警燈啦!燈亮，則表示機油存量及壓力低于標準值，如果繼續行駛會導致發動機失去潤滑，產生嚴重的磨損。如果添加機油后故障燈仍未消除，請不要啟動車輛，盡快聯系救援。
2、“溫度計”--水溫報警燈
水溫指示燈用以顯示灑水車發動機內冷卻液的溫度。一些沒有水溫表的車型(如小型車系列)會以指示燈的顏色顯示冷卻液溫度情況：藍色代表水溫過低；熄滅代表水溫正常；紅色則代表水溫過高。如果溫度過高繼續行駛會導致發動機高溫，致使缸體變形車主可以自行添加冷卻液或純凈水應急。
3、“不規則方塊”--發動機故障燈
灑水車發動機故障燈是用來顯示發動機的工作狀態，其顏色以黃色為主。擰動鑰匙，灑水車進行自檢時該指示燈也會亮起，啟動灑水車后指示燈自動熄滅。如啟動灑水車后指示燈常亮，則表示發動機系統可能存在故障。
4、“圓形感嘆號”--剎車系統故障燈
如果灑水車剎車系統故障燈亮起，請先確定手剎是否完全松開。如果松開手剎依然亮，請檢查灑水車剎車油液位是否正常或剎車片是否過薄。此時制動力如果沒有減弱，可以謹慎駕駛，盡快前往最近的維修店進行維修。
5、“雙圓標”--轉向助力報警燈
此時轉向助力可能會被削弱或徹底消失，灑水車在行駛中隨時可能會出現助力突然消失或時有時無的情況，因此非常危險。此故障無法自行檢查或維修，需要到專業的維修站進行維修。車主可以謹慎低速行駛到最近的維修站或等待救援。
6、車門/前機蓋未關提示燈
灑水車車門/前機蓋沒有完全關閉，該提示燈點亮。請立即檢查車門/前機蓋是否關嚴，在行駛中車門/前機蓋沒有完全關閉是非常危險的，隨時可能都會打開造成重大事故，確定都完全關閉后再行車。
7、“括號感嘆號”--胎壓報警燈
灑水車正常情況下該指示燈處于熄滅狀態，當其亮起時，可能是輪胎胎壓不足，或者是出現了破損情況。應立即下車檢查輪胎是否正常或是被扎導致漏氣。如果繼續不管不顧繼續行駛下去，隨時可能有爆胎的危險，因此請灑水車車主重視。
8、“方塊電池”--電瓶報警燈
如果灑水車啟動后該指示燈常亮，則是在提醒你蓄電池出現了問題，該去檢查或更換了。該故障燈點亮時灑水車不可長距離行駛，此時的發動機很有可能在消耗電瓶內的電量，耗盡后灑水車則無法行駛。
9、ABS指示燈
ABS指示燈用以顯示灑水車ABS系統的工作狀態，其顏色以黃色為主。擰動鑰匙，灑水車進行自檢時該指示燈會亮起，啟動灑水車后指示燈自動熄滅。如灑水車自檢時指示燈不亮，或啟動灑水車后指示燈常亮，均表示ABS系統可能存在故障。
10、電子車身穩定系統指示燈
該指示燈是顯示電子灑水車車身穩定系統的工作狀況的，其顏色通常為黃色，通常情況下，該指示燈為熄滅狀態。當指示燈常亮時，可能是電子灑水車車身穩定系統已經關閉，通常是由于灑水車車主的誤操作而關閉。
